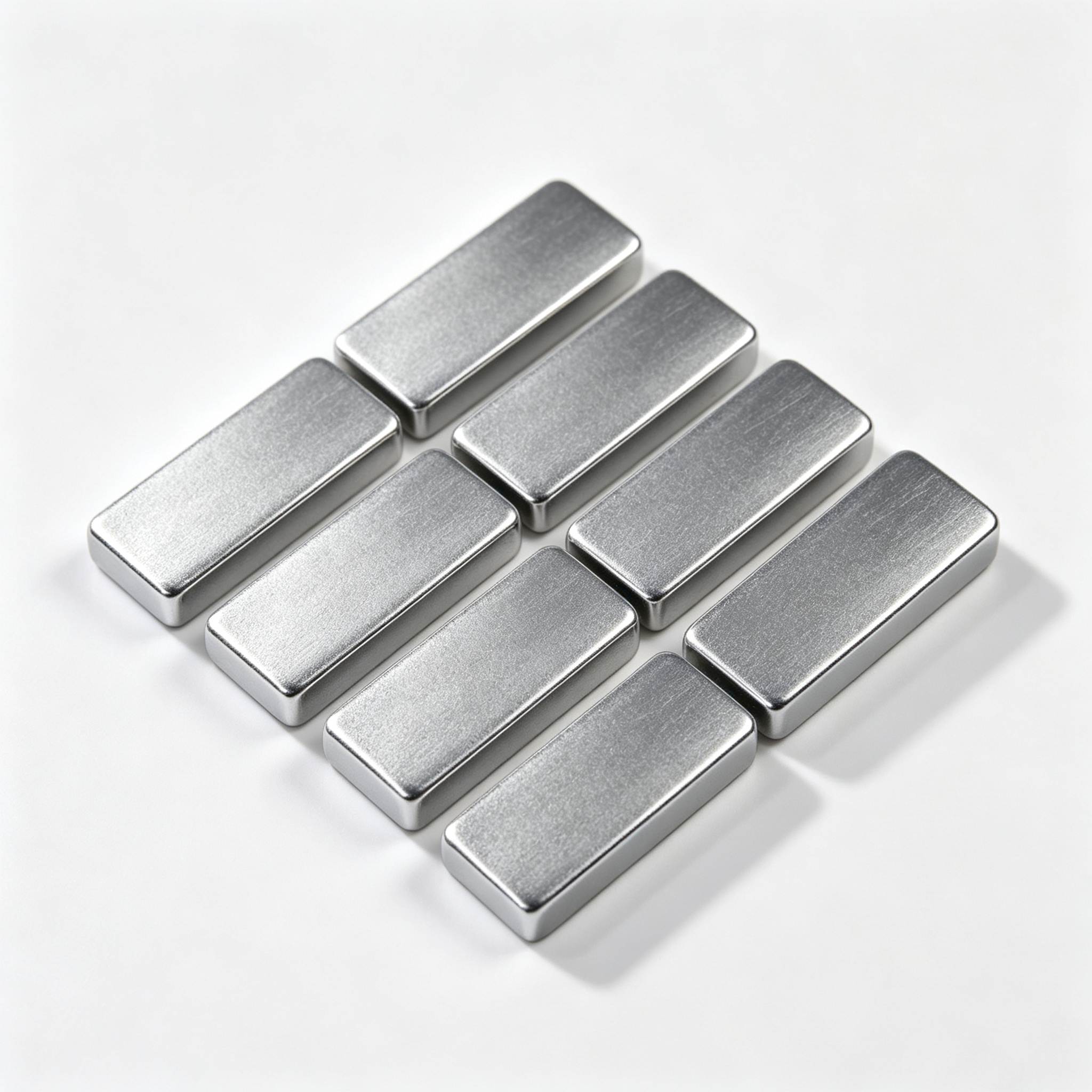

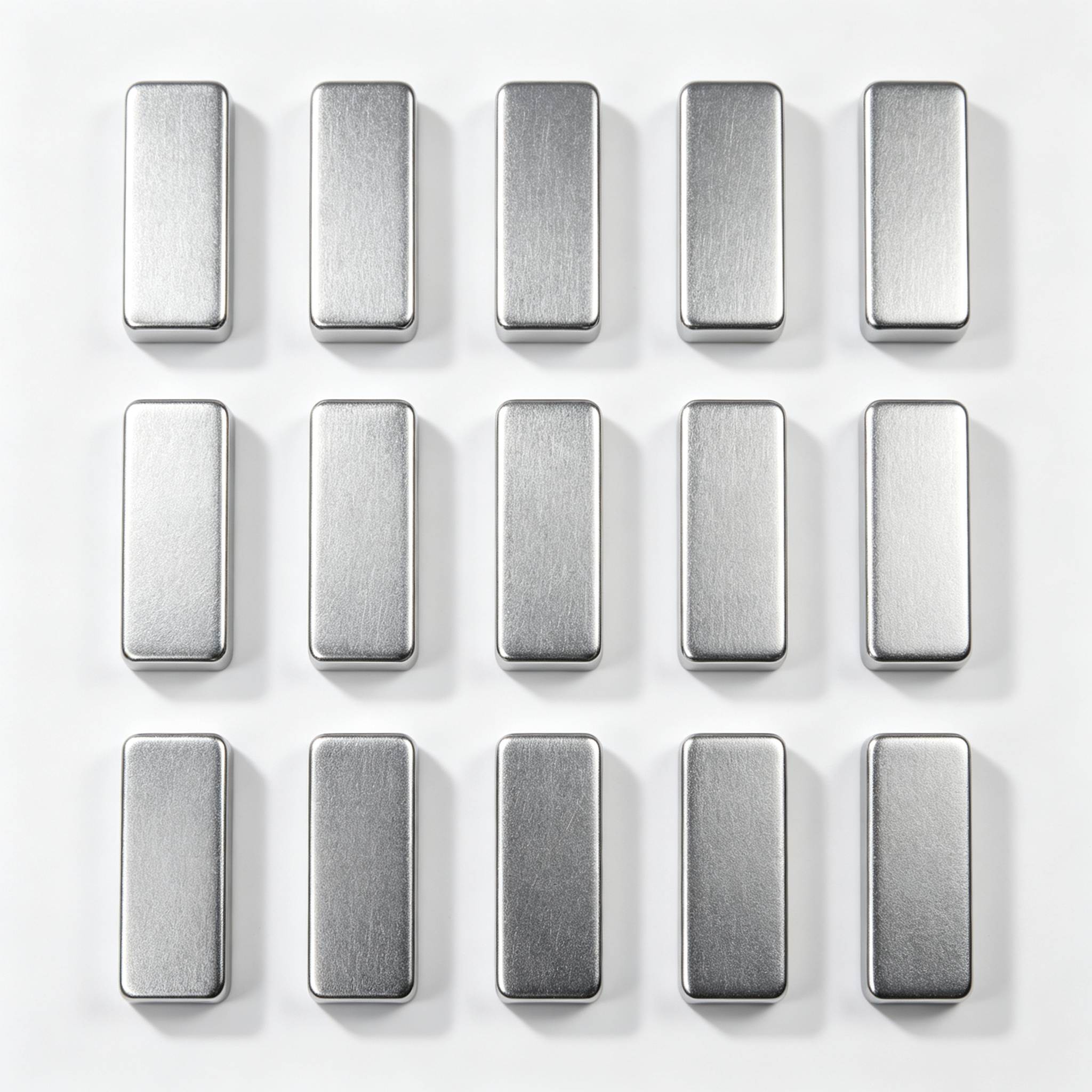

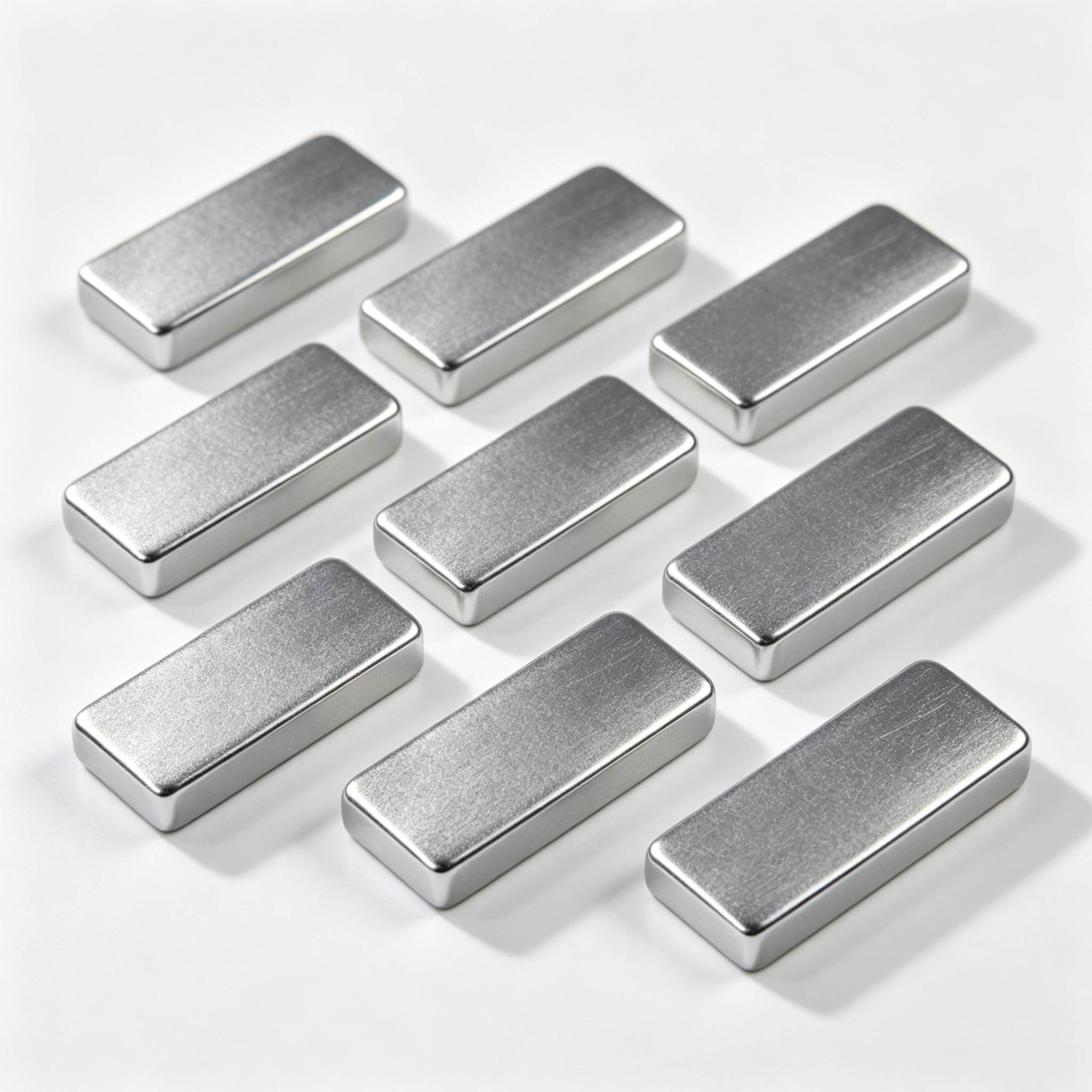

用于直线电机的精密矩形块状磁铁
|
参数 |
参考样本值 |
推荐产品页面条目 |
|
材料 |
烧结钕铁硼 |
烧结钕铁硼 |
|
等级 |
N42SH |
N35-N52、H、SH、UH和EH选项 |
|
尺寸 |
30x15x6毫米 |
L x W x T; 自定义到绘图 |
|
尺寸公差 |
+/-0.1毫米 |
分别指定一般公差和关键公差 |
|
涂层 |
镍-铜-镍 |
Ni-cu-ni、环氧、锌或磷化 |
|
磁化强度 |
轴向，平行于高度 |
通过厚度、长度或宽度 |
|
参考最高温度 |
150 C |
根据等级、尺寸和磁路进行确认 |
|
体积 |
2700 mm3 |
从完成的尺寸计算 |
|
重量 |
20.52克 |
从成品尺寸和密度计算 |
|
参考拉力 |
源测试条件下为10 kg |
说明钢材厚度、接触面积、气隙和测试方法 |
|
剩磁Br |
1.29-1.32 T |
提供批次曲线或材料证明 |
|
矫顽力Hcb |
860-955 kA/m |
提供kA/m和kOe |
|
内禀矫顽力Hcj |
> = 1592 kA/m |
高温电机产品要求 |
|
最大能量乘积BHmax |
318-334 kJ/m3 |
提供kJ/m3和MGOe |
我们的优势
内部磁体制造与组装 | MSUPER
精密定制磁体工程服务 | MSUPER
磁体快速原型制作与快速交付 | MSUPER
磁体质量控制与批次一致性 | MSUPER
内部磁体制造与组装 | MSUPER
探索MSUPER的内部磁铁制造，从磁路设计和精密加工到电镀，磁化和最终组装。
精密定制磁体工程服务 | MSUPER
获得由磁场仿真、基于图纸的工程和 ± 0.02-0.03mm的精度公差支持的定制磁性解决方案。
磁体快速原型制作与快速交付 | MSUPER
通过快速响应的工程设计、8小时内的解决方案、2天内的样品和高效的批量订单交付，加速磁铁项目。
磁体质量控制与批次一致性 | MSUPER
通过10点检查、两小时IPQC检查、磁性测试、涂层报告和受控批次一致性，确保可靠的磁体性能。
应用程序
用于伺服系统的工业机器人电机磁体 | MSUPER
为工业机器人和伺服系统定制钕铁硼电机磁铁，提供高扭矩、精确运动、热稳定性和可靠的自动化。
农业无人机电机用磁体 | 高效钕铁硼
用于农业无人机的轻质高效钕铁硼电机磁铁，支持稳定的升力、更长的飞行时间和可靠的作物喷洒操作。
电动汽车用牵引电机磁体 | MSUPER
用于电动汽车牵引电机的高性能钕铁硼磁体，专为高扭矩、热稳定性、能效和可靠的电动汽车而设计。
高速数控主轴电机用磁体 | MSUPER
用于高速数控主轴电机的精密钕铁硼磁体，提供稳定的旋转、低振动、耐热性和一致的加工性能。
电梯曳引电机用磁体｜可靠的钕铁硼解决方案
用于电梯牵引电机的高强度钕铁硼磁铁，支持平稳启动、安静运行、节能和可靠的高层服务。
电机磁铁RFQ指南
要推荐合适的磁体材料，等级和制造解决方案，请提供您的电机应用，技术图纸，操作条件，所需数量和目标交货日期。我们的工程团队将评估您的要求并提供定制的解决方案。
电机磁铁报价需要哪些信息？
请提供您的公司名称，业务电子邮件，国家，电机类型，应用，磁铁形状，尺寸，估计数量和目标交货日期。上传2D或3D图纸将帮助我们评估项目并更有效地准备准确的报价。
您可以从图纸或样品制造定制电机磁铁吗？
是的。我们根据客户图纸、样品或电机性能要求制造定制弧段磁体、环形磁体、块状磁体、转子磁体组件和分段磁体组件。请随时提供尺寸、公差、材料等级、涂层和磁化细节。
如何选择合适的磁铁等级和涂层？
请告诉我们最高工作温度，电机转速，工作环境，腐蚀风险和所需的磁性能。根据这些条件，我们的工程师可以推荐适当的NdFeB等级，例如标准，高温或高矫顽力材料，以及合适的保护涂层。
图纸中应包含哪些技术参数？
图纸应优选包括磁体形状、尺寸公差、材料等级、涂层、磁化方向、磁极配置、磁性能要求和装配位置。对于高速转子，还请提供最大转速和相关机械要求。
什么是MOQ，原型和生产交货时间？
MOQ和交货时间取决于磁体形状、材料等级、工具要求、涂层、磁化和装配复杂性。请提供您的原型数量，估计的年度需求和目标生产日期。我们将在工程审查后确认样品计划，批量生产MOQ和交货时间表。
开始你的新项目
准备好推出行业领先的磁性解决方案了吗？Ourexpert团队随时准备分析您的磁性要求，并根据您的特定应用量身定制高性能的定制解决方案。
